TOP製M249 MINIMI Mk2:機関部

*メカボックス移植
   当初はノーマルのメカを使って具合が悪くなったら即交換と思っていたので、手始めに弾倉から作成していたのですが、ノーマルメカがあっさり壊れたので急遽メカボックス移植に取り掛かりました。
   メカボックスはAK47つまりVersion3を選択。理由は簡単です。先人の知恵というやつで今は閉鎖して見られないのですが、Version3を移植したレポートがあったので参考にさせてもらいました。(感謝 感謝)
   それとメカボックス固定用のキャスト製ブロック(解説付き)も入手できたので手っ取り早くそれで固定しようと思ったのです。
   それでは早速作業しましょう!

PICT2978

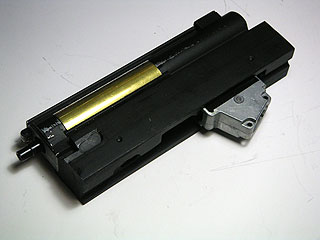

全体のパーツ構成です


PICT2983
PICT2984
PICT2986PICT2980

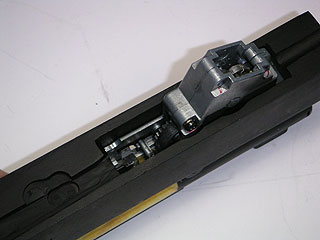

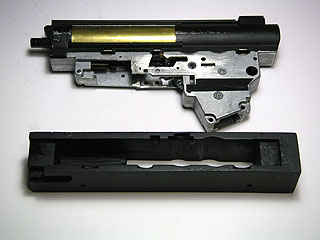

   どんな作業でもそうなのですが自分の場合、土台とかが一番やっかいと思っています。今回のも例外ではなく、やはりマルイメカを固定するのが大変と考えていました。センター出しってほんと苦労するし重要なんですよね。
   そんな時にこのブロックが入手できてたので「これは助かったぞ!」と思ったのもつかの間。いざ組み込んでみるときつすぎて入らないは肝心のセンターは出てないし、結局大幅に手直しすることに……取説も役立たず……
   とはいっても手直しすれば使えるベースがあるだけでもかなり助かりましたけどね。



PICT2982
PICT2981

   ブロックに入るようにラインから下の突起部をすべて削ります。セフティ、セレクター、トリガーなど発射コントロール系は取り去ります。トリガーは別途マイクロスイッチなどで作ります。



PICT2988

   ミニミのフレームよりメカボックスの幅が大きいのでフレームを削って広げます。金ヤスリでゼコゼコ気長に、でも以外と容易かった。



PICT2989

   メカボックスが入ると一気に完成の気配が漂ってきますがまだまだですよ~。しばらく眺めて喜ぶもよし!



PICT2992
PICT2991

   マルイメカの幅がトリガーブロックより若干細いだけなので削り込めばギリギリ入りそうですが、強度やメンテナンス性も考え思い切って切断して1ミリのアルミ板でカバーを作りました。3ミリのネジで固定。
   ブロックをカットする時にはマルイメカをセットしてチャンバーとの位置関係(前後)を仮止めでだいたい決めてからメカボックスにあたらない程度でトリガーブロックを切ります。



PICT3002
トレイーがマルイメカにあたるのでマーカー部を切ります



PICT2993

   そのままでは当然入らないので、グリップにモーターが入るようにひたすら削ります強力な丸ヤスリがあれば一日で何とかなります。ひたすらシコシコ削ってください(笑)
   グリップ上部の一段へこんだ部分がかなり薄くなるので十分注意してくださいね。モーターが抵抗無く入るくらいまで削ればOKです。グリップ後部の白いのは強度アップのためのレジン(ハンズで購入)です。ABSとの相性抜群、強度もあり5分ほどでカチカチです。



PICT2995

   グリップエンドに固定ネジ用の受け板を作ります。2ミリのABS板を2枚重ね4ミリで作ってあります。力のかかる部分なので厚めにしました。
   固定はモーター下部のネジ穴より1ミリほど浮かせた感じで接着させて締め付けたときにキッチリグリップが本体に押しつけられるようにします。



PICT2996

   マルイメカがまだ仮止めなので本固定します。実はグリップをネジで固定した時点で既に固定されています。締め付けることによって、トリガーブロックの前方部分とマルイメカが接触してそこで位置が決まります。つまりマルイメカのノズルの位置調整はこの部分でやれるわけです。
   前方のブロックにネジとワッシャーを使い調整しています。トリガーメカは出来ていませんが仮のスイッチを付けてやれば動作テストもこの時点で可能です。



PICT1499
マルイメカとグリップの位置関係



PICT2997
PICT2998

   トリガースイッチには小型のマイクロスイッチに直接バッテリーの9.6vを通電させていましたが実戦に2度投入した時点で、動かなくなり調べてみると思った通り接点が焼けて壊れていました。スパークが強力なのでやはり接点の広い物に交換するかFET素子を使うかしかないようです。結局はスペースの問題から後者のFET素子を使いました。トリガー部の通電信号用スイッチには最初に使った小型のマイクロスイッチと同じ物を使いました。
   セーフティは本来の位置にユニットが通ってしまいましたのでやや前方に穴を開け付けました。機械的なトリガーロックではなく電気を遮断するマイクロスイッチ式です。セフティを掛けてもトリガーは引けちゃいます。



PICT2999

   FET素子事態は秋葉などで買ってきて配線すれば簡単で安いらしいのですが、ハイテクには超弱いのでエアガン用に組まれた物を買って組みましたのでラクラクです。マイクロスイッチに流れる電流は電気の流れの開閉信号を送るだけなのでこれなら焼けることもありません。



PICT3000

   FETは常に通電していて電気的に遮断しているだけらしく取説には「FETが壊れると通電し続けてしまうことがある」などと恐ろしい事が書いてあったので、ビビッてストック上部に主電源スイッチ目立たないように付けました。



*チャンバー加工
   基本的にチャンバー周りはノーマルの物を調整とちょっとした加工のみで使用しています。



PICT2977

   マルイメカのノズルとの接合部分の気密に外形8.5、内径5のOリング(下記の外したやつだったような?)を入れました。センターが出ていればこれだけで気密はバッチリです。



PICT2976

   どうもノズルのサイクルにミニミ純正のノズルが着いてこれないため給弾不良を起こしていました。原因はOリングのフレキションです。
   ノーマルの蛇腹ピストンの吸気用にノズルに吸気口がありますがマルイメカの場合吸気型(穴あき)ピストンに加工すれば必要ないのでパイプを通して穴を塞ぎました。これによりノズル後退時にメカ側ノズルに遅れることは無くなり給弾不良も解消しました。

  • ホップ調整がレンチを使わなければならい上、射撃中に勝手にネジがゆるんでしまうのを何とかしたい。
  • 集弾性能が正直悪いので出来ればSAWらしくせめて30mでマンターゲットに納めたい。
  • バレルの交換は今のところ考えていない。でもひつようかな~



=おまけ=

PICT1504
作業部屋での試射風景
古くなった靴下を2枚重ねて被せてます
1000発ほど撃ったら靴下がボロボロになり数発のBB弾が壁に直撃(汗)
モチロン壁にはいくつもの弾痕が……





TOP製M249 MINIMI Mk2改造記

PICT0001


2005年二四時間戦でのミニミ
   我が隊念願であったミニミは、2005年4月までに、マルイ製メカボックスへの換装、100連弾倉(700発装弾)と軽機弾倉交換用アダプターの完成が間に合い、2005年5月の第8回二四時間戦に投入する事が出来た。この大戦で、軽機関銃を投入したのは何とクラフトフェルトのみで、そのお陰もあって、ミニミは多いに活躍した。しかし、まだ試行段階であった事もあって、いくつかの改良すべき点が、実戦を通じて見つけ出されたのだった。

*弾倉の数
   二四時間戦までに間に合ったのは、100連弾倉1本だけであった。100連弾倉は700発の弾数を有しているが、長時間戦ではどんなに射撃を節制しても、弾切れとなる事が多く、予備の軽機弾倉はなかった為、軽機弾倉に再装弾する間は小銃弾倉でしのがねばならなかった。通常の定例会においても、700発では足りない事が予想される事から、予備の軽機弾倉が必要と感じられた。また、長時間戦用に箱形の200連弾倉(2100発装弾)を開発する必要が感じられた。

*給弾機構の改善
   弾倉から銃への給弾は、当初から槓桿(チャージングハンドル)を引けば初弾が給弾される方式が予定されていたが、二四時間戦には間に合わなかった。100連弾倉には、独自に給弾用のスイッチが用意されていたが、戦闘間はスイッチに指が届かない事があり、また射撃音で弾が上がってきていない事に気が付かない事もままあった。射撃と連動して給弾する機能を付け加える必要があった。


=改造記=

☆ミニミ到着!ウキウキ気分もしだいに・・・
   念願のミニミをネットで注文、数日後に無事到着した。
思いのほか箱が小さく少々気抜けしつつも箱を「OPEN!」なるほど小さいはずである、銃身を外した状態で収納されているのだ。上部のヒートカバーもは外れた状態なので早速組んで手にしてみる。外観は殆ど金属で噂通りノーメンテではあっという間に錆びてしまいそうな黒染めが施されている。実物のグレーがかった「ザラッ」とした質感ではない。ハンドガードやストックなどのプラパーツが半ツヤで少々安っぽさを感じる(ブラストしたいな)
   構えてみると、さすがフルメタルだハッキリいって「重い」これにバッテリーと弾倉それにスコープを付けて走り回るなんて出来るんでしょうかね~チョット心配ですよ。
   そしてバッテリーを入れていざ試射『!バイン!バイン!バインッ!』と、ある意味新鮮ではあるが、その精度の欠片も感じないメカニカルな作動音に不安を感じたのは自分だけでしょうか。
   心配していた以上にパーツが弱く。この標準のメカは500発も撃たぬ前にピストン割れを起こしてしまいノーマルの野外テストすらできぬまま廃棄処分(○フオク行き)となりました。初めからメカを換装つもりだったんでイジケたかな。

☆欲張りすぎのハイスペックじゃ~
   ミニミ制式採用にあたり部隊本部からの要求スペックは以下とおりでした。
  1. 箱形弾倉100連タイプ(700発)/200連タイプ(2100発)、M16弾倉がワンタッチ交換可能な事。リアル要素としてベルトリンクの引き出し機能
  2. マルイ製電動ガンのメカボックスを移植して耐久性と射撃性能の向上をはかる
  3. 光学機器搭載用のレール装備
  4. 電動給弾機能(ゼンマイ巻き上げには「弾倉スイッチ」「トリガー連動」「チャージングハンドル連動」の3系統とする)
  5. 製品の銃身脱着機能を殺さぬ事
《軽機関銃の運用法が変化した》
   軽機関銃はこれまで、軽機手のみが取り扱うものとされていましたが、2005年の二四時間戦では、軽機手が不参加であった事もあって、必要に応じて誰でもが軽機を使用しました。軽機関銃は隊費と隊員全員から集めた特別補正予算で購入しているので、特定の隊員だけが使用するよりも、全員が使える方が良いのは言うまでもありません。そこで、軽機手の軍装を廃して、軽機弾倉はダンプポーチか肩掛け式の弾嚢に切り替えて、長時間戦の場合は隊員に必要に応じて軽機弾倉を分配して配布する事となりました。つまり、よく映画であるような、軽機手が他の兵隊に「はよ弾持ってこーいっ!」みたいなシーンも再現出来るようになった、という訳です。
